HNBMI設計完成湖南湘雅醫院PET/MR場地升級改造項目
2022年8月15日，由HNBMI負責設計的中南大學湘雅醫院核醫學（PET中心）的PET/MR新場地改造項目順利竣工，改造后的該中心使用面積達3800㎡，為中南地區最大的PET中心。本項目位于湘雅醫院新醫療區負一樓，新場地設立了候檢廳、閱片室、留觀室、候診室、問診室等功能性用房，配備了PET-MR、PET-CT、SPECT三款高端醫療設備，空間利用合理，醫療功能齊全。

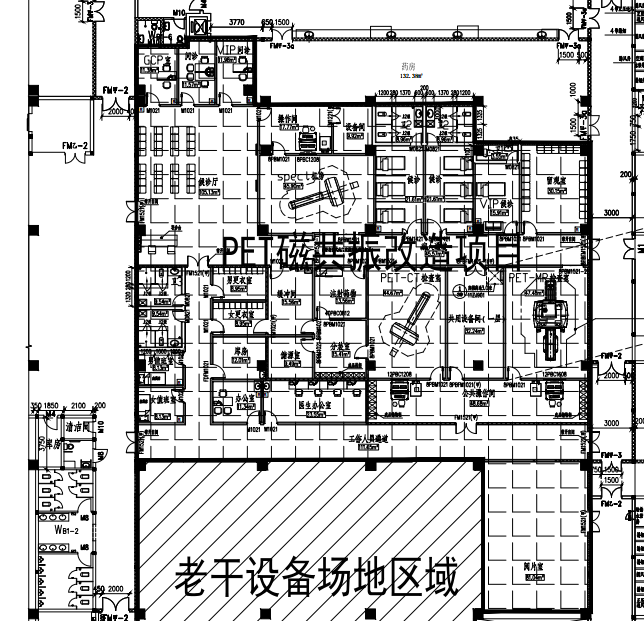

平面布置圖
設計背景
湘雅醫院核醫學科（PET中心）是湖南省內取得《放射性藥品使用許可證》四類證的單位之一，該中心依托國家醫學中心建設，多年來開展臨床醫療新技術20余項，達到國內外領先水平。本次改造的目標為將PET中心打造成以患者為中心，以疾病為導向，集多學科深度融合與技術創新為一體的綜合性臨床研究中心。
患者入口實景圖
設計亮點
1、本次PET中心改造項目是醫院特裝專業工程里面最復雜的項目之一，具體表現為：多專業（建筑、結構、給排水、強電、弱電、暖通、凈化空調、精密空調、防護、磁屏蔽等）且專業性強、場地選擇論證（于建筑面積近30萬㎡的已建醫療大樓內選擇）、原始資料的收集與現場踏勘的精準性要求、環評的高要求、對使用零影響的前提下改造范圍各專業與已建建筑物的融合和與接、設備進場路線與安裝設計要求等，且本項目配置有PET-MR、PET-CT、SPECT共三款設備的檢查室更增加其設計難度。項目位于湘雅醫院醫療大樓D區負一層范圍（如下圖）：
建筑物效果圖
2、本項目在平面布局時，根據PET中心的工作流程：預約→等級→問診→血糖測定→注射放射性藥物→注射后候診室→接受檢查→閱片→報告發放，進行合理、科學地布置。其總體布置原則為：①將輻射防護區域和非輻射防護區域分開；②人員尤其是患者應單向流動；③醫護人員通道與患者通道分離；④生活用水與醫療廢水分離；三大功能區的平面布局應符合工作流程，便于工作。
候診廳效果圖
3、各區域根據其輻射防護重要性劃分為控制區和監督區。放射性藥物注射室、注射后候診室、患者衛生間、檢查室等控制區的放射性相對較高，預約登記處、注射前候診室、報告室、會議室等監督區放射性較低，兩區之間應有明顯的標志劃分，規定合理的通行線路和方向，工作人員、候診人員（包括病人家屬）、受檢患者人流分開，患者有獨立的入口和出口，防止交叉污染。
按照輻射場所的分區管理原則，我院規劃了雙通道單流向的設計。受檢者與醫務人員擁有各自的通道，受檢者通道中設置各個功能區，只能單向行進。這種設計能合理的避免注射前受檢者與注射后受檢者、受檢者與陪護家屬及醫務人員的接觸，減少輻射，受檢者檢查流程簡單，單向走動，環境安靜，提高了患者入院體驗，此外，放射性廢棄及排泄物得到了更好的隔離管理，更加符合放射性廢物管理?xiàng)l例。
PET中心工作場所平面布局以及PET中心分區和分級符合預評價審定方案，其他放射工作場所按功能布置在不同區域，病人、受檢者、工作人員及公眾的停留區域和通道分離，監督區和控制區劃分合理，放射工作場所平面布局滿足放射衛生學要求。雙通道單流向PET中心工作場所設計優勢明顯，該 PET中心正常運行時輻射環境是安全的。各項安全和防護措施與預評價審定方案相符，滿足開展核醫學工作的要求。

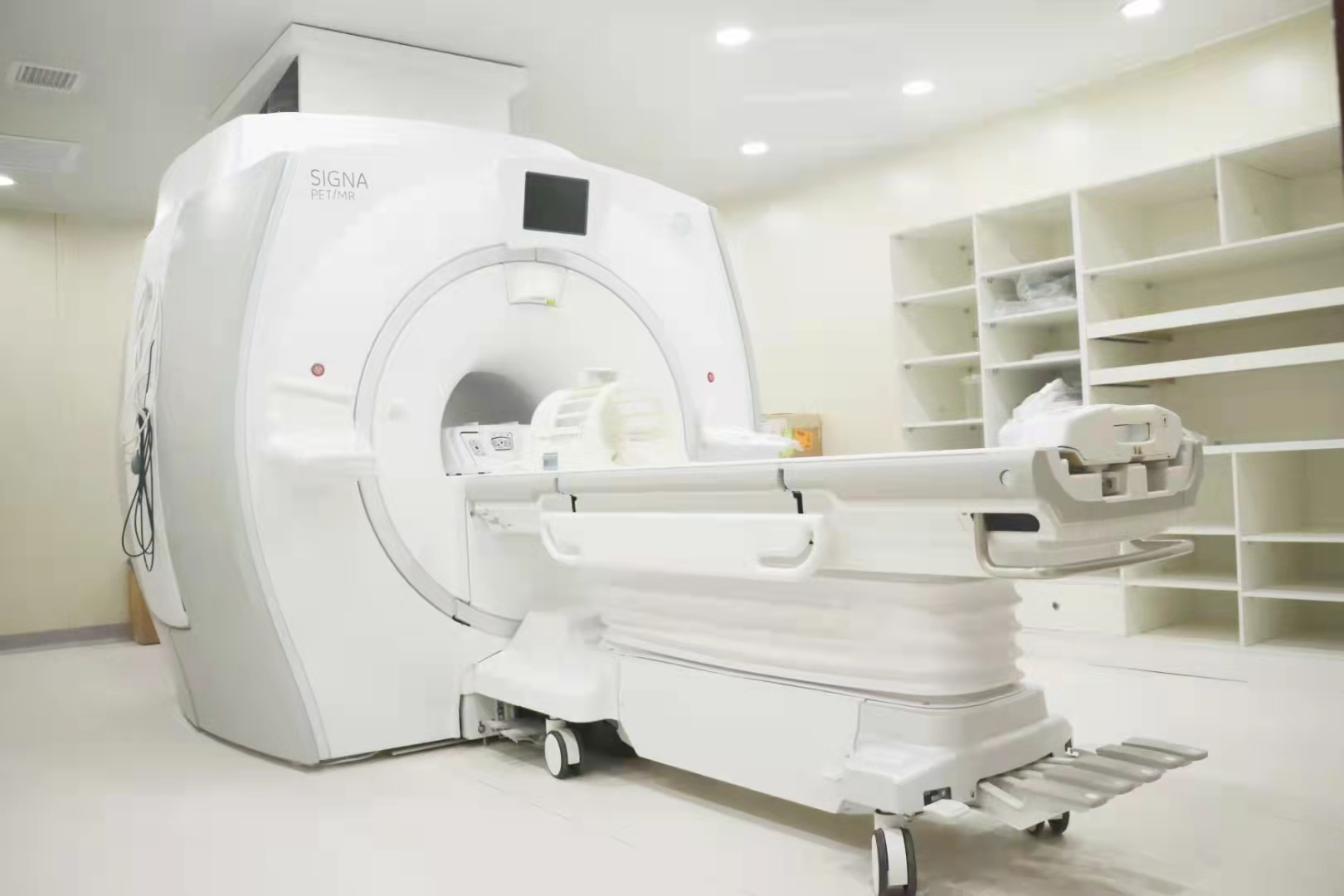

PET/MR檢查室實景
設計方案
1、防護墻體做法：鋼龍骨加鉛復合防護板（經工廠壓制而成），防護鉛板厚度根據房間使用功能計算出的防護當量確定。如：SPECT機房防護當量8mmPb、PET-CT機房防護當量10mmPb、PET-MR機房防護當量10mmPb、分裝室防護當量12mmPb、留觀室防護當量12mmPb（其中臨防護區外走道側墻體防護當量14mmPb）等。2、輕鋼龍骨防護墻體主副龍骨配置要求：盡量保證在鉛復合防護板在整體尺寸（1220×2440）下能方便、快捷、合理安裝；為使暗裝管線能從龍骨內正常穿行，副龍骨中的橫龍骨盡量錯開分布；凡有門、窗的地方須分別預留洞口。
3、防輻射區內管道、管線預留及穿防護墻體處理：安裝消火栓和開關、插座底盒的位置，靠墻內側先做1mm鉛板補償再安裝；墻體及機房頂板上暖通、電氣、給排水等專業的管道穿過位置均作響應鉛當量鉛板防護。

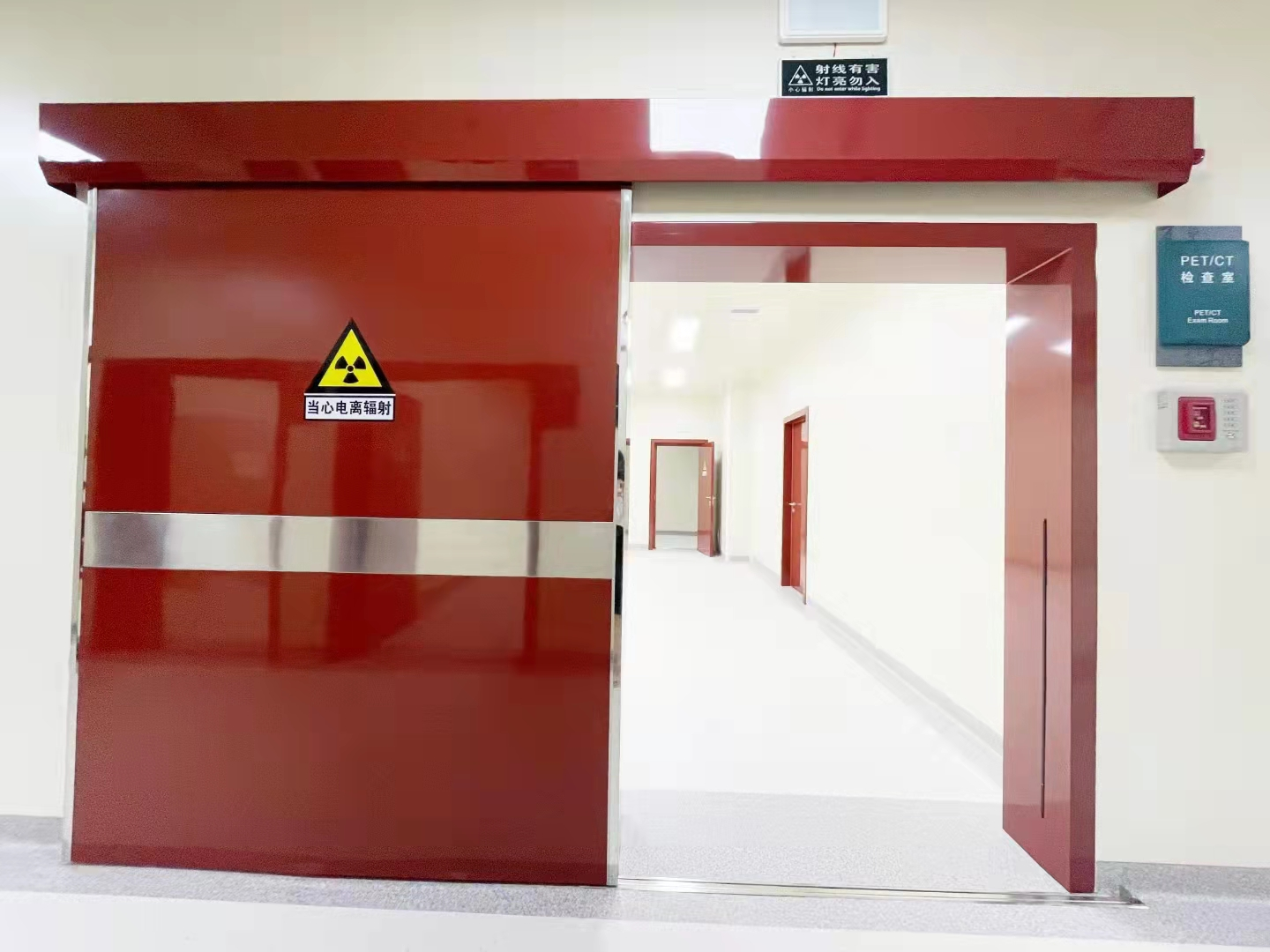

4、防護門設計要求：①選用電動平開門、懸掛式電動推拉門、雙扇手動平開門、單扇手動平開門，鉛板厚度根據使用房間功能要求計算的防護當量確定。如：PET-MR機房選用8mmPb懸掛式電動推拉防護門、8mmPb單扇手動平開防護門；②平開防護門配置：與防護門體相同材質的防護裝飾門套；配工作狀態指示燈及電離輻射警示牌；為無門檻形式，縫隙采用專用鉛條密封；③電動防護門配置：機房?jī)?nèi)開關、控制室開關、紅外線防夾傳感器、遙控開關、門機聯鎖、工作狀態指示燈及電離輻射警示牌；防護屏蔽功能兼具的復合防護門。
5、防護窗設計要求：①選用鉛玻璃觀察窗、手動防護推拉窗、鉛防護傳遞窗，鉛板厚度根據使用房間功能要求計算的防護當量確定。如：PET-MR機房選用12mmPb（25mmZF3型鉛玻璃）鉛玻璃觀察窗；②均配置防護窗套，防護當量與鉛玻璃的防護當量相當，窗套飾面采用1.5mm不銹鋼拉絲板；③推拉窗、傳遞窗：窗體推拉采用雙軌設計，配超靜音滑輪組；窗扇為復合鉛板，內襯保溫隔音材料。
6、地面做法設計要求：①防護區域：12mmPb+同質透心PVC地板/300×300仿古磚；②非防護區域：同質透心PVC地板/300×300仿古磚。
7、頂面做法設計要求：①中心控制區域內的分裝室、注射室、候診室1、候診室2、VIP候診室、留觀室、PET-CT機房、PET-MR機房、SPECT機房、儲源室、病人通道等房間墻體設計高度3.5m,負一層的層高6.5m，需考慮天空散射對負一層影響，經計算在控制區域內各房間3.5m高處采用鉛板吊頂；②候診大廳：采用吸音石膏板吊頂；③其他區域：鋼板潔凈整裝板吊頂；④因吊頂高度大于3m，設置了吊頂轉換層。
8、PET-MR機房磁屏蔽設計做法：磁體后方墻體及磁體下方地面均需做磁屏蔽處理，具體如下：①地面做法：樓板→SBS防潮層→磁屏蔽→絕緣層→銅板→SBS防潮層→砼回填層；②磚墻體做法：墻體→墻體水泥砂漿找平層→磁屏蔽。
9、醫務人員使用衛生間所產生的廢水與病人使用衛生間所產生廢水分別排放處理;①病人使用衛生間所產生的放射性廢水排放至衰變池，經三級衰變處理合格后排放；②醫務人員使用衛生間所產生的非放射性廢水引至別處排放，以減少放射性廢水的產生量。
10、其他：碳纖維結構加固、候診室采用鉛屏風分隔、核廢氣高空排放、PET-MR檢查室及閱片室降噪隔音處理等。
此項目在設計階段做到了與建設方、使用科室、設備供貨商的無縫對接，施工階段與參建方、建設方管理人員、使用方負責人密切配合，充分體現了“成就客戶”的“湖南院”精神；本項目是我院在設計細分市場--醫院特殊用房、特裝場地設計又一成功案例！
